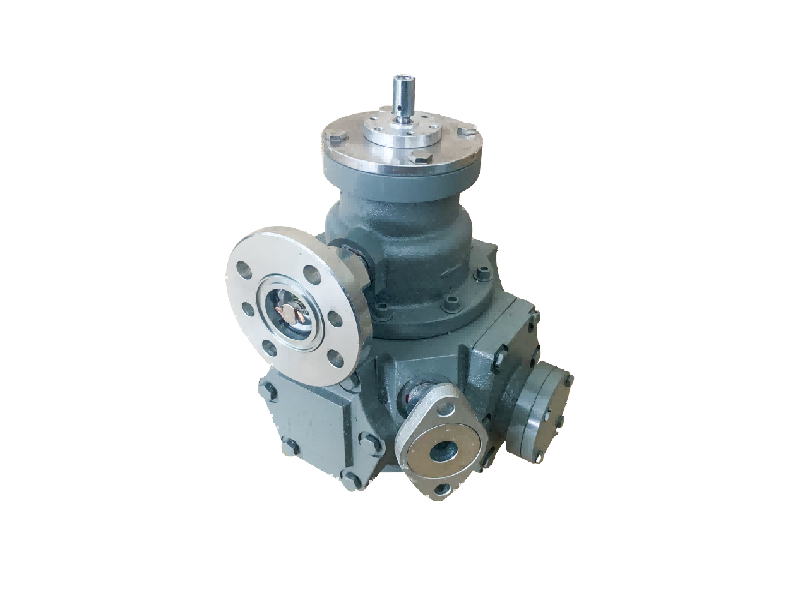

இன் கோர்எல்பிஜிஎஃப்எம் 1 ஃப்ளோமீட்டர்ஒரு மூடிய உருளை ஷெல். உருளை டிரம்ஸின் மைய அச்சில் ஒரு இலவச சுழற்சிக்குள் ஷெல் நிறுவப்பட்டுள்ளது, ரேடியல் பிளேட்டின் டிரம் மூன்று அல்லது நான்கு சுயாதீன வாயு அறையாக (அல்லது ‘வாளி’) பிரிக்கப்பட்டுள்ளது. ஒவ்வொரு அறையிலும் உள் சுவரில் (மைய அச்சுக்கு அருகில்) மற்றும் வெளிப்புற சுவரில் (வீட்டுவசதிக்கு அருகில்) நேராக பிளவு திறப்புகள் உள்ளன: உள் திறப்பு அறையின் அளவீட்டு அறைக்கு நுழைவாயிலாக செயல்படுகிறது மற்றும் வெளிப்புற திறப்பு அறையின் கடையாக செயல்படுகிறது. எல்பிஜிஎஃப்எம் 1 வீட்டுவசதி நீர் அல்லது குறைந்த பிஸ்கிரிட்டி எண்ணெயில் பாதி அளவு ஒரு சீல் திரவமாக நிரப்பப்படுகிறது, இதனால் ரோட்டரின் கீழ் பாதி திரவத்தில் மூழ்கிவிடும். இந்த திரவ சீல் முறை ஃப்ளோமீட்டரின் முக்கிய அம்சமாகும், இது பாரம்பரிய வால்யூமெட்ரிக் ஃப்ளோமீட்டரின் இயந்திர முத்திரையை மாற்றுகிறது மற்றும் ஒரு தனித்துவமான கசிவு இல்லாத செயல்பாட்டை அடைகிறது.
ஃப்ளோமீட்டர் நுழைவாயிலிலிருந்து பணிப்பாய்வுக்குள் வாயு பின்வருமாறு:
ஊதப்பட்ட நிலை: எரிவாயு அறையின் ஒரு குறிப்பிட்ட நிலையில் (அறை போன்றவை) மின்னோட்டத்திற்கு முதலில் வாயு. இந்த நேரத்தில், உள் நுழைவாயிலின் ஒரு அறை திரவ மேற்பரப்புக்கு வெளிப்பட்டது, மேலும் வாயுவுடன் இணைக்கப்பட்ட நுழைவாயில் ஒரு அறையை நிரப்பத் தொடங்கியது. அதே நேரத்தில், மற்றொரு அறை (எ.கா. அறை பி) வாயுவால் நிரப்பப்பட்டு அதன் உள் மற்றும் வெளிப்புற திறப்புகள் திரவ மேற்பரப்பால் மூடப்பட்டு, மூடிய ‘வாளி’ இடத்தை உருவாக்குகின்றன - அளவீட்டு அறை. மூன்றாவது அறை (எ.கா., சேம்பர் சி) அதன் வெளிப்புற கடையை திரவ மேற்பரப்பில் வெளிப்படுத்தியுள்ளது மற்றும் மீட்டர் கடைக்கு வாயுவை வெளியேற்றத் தொடங்குகிறது.
இயக்கி மற்றும் சுழற்சி: வாயு தொடர்ந்து ஒரு அறையை நிரப்புவதால், சுழலும் சிலிண்டர் நுழைவு அழுத்தத்தால் இயக்கப்படும் சமநிலையற்ற சக்திக்கு உட்படுத்தப்பட்டு அதன் மைய அச்சில் எதிரெதிர் திசையில் சுழற்றத் தொடங்குகிறது (சுழற்சியின் திசை வடிவமைப்பைப் பொறுத்தது மற்றும் விளக்கத்தில் எதிரெதிர் திசையில் காட்டப்பட்டுள்ளது).
அதே நேரத்தில், சேம்பர் A சேம்பர் B இன் அசல் நிலைக்கு சுழல்கிறது, மேலும் அதன் உள் மற்றும் வெளிப்புற திறப்புகள் திரவ மேற்பரப்பால் மூடப்பட்டு, புதிய அளவீட்டு அறையை உருவாக்குகின்றன. இந்த வழியில், ஒவ்வொரு அறையும் சுழற்சிக்கு உட்படுகிறது: பணவீக்கம் sumed சீல் செய்யப்பட்ட அறையின் உருவாக்கம் → வெளியேற்ற → மூழ்குவதன் மூலம் மீட்டமைக்கவும்.
அளவீட்டு அளவீட்டின் அடிப்படை: முக்கிய புள்ளி என்னவென்றால், டிரம்ஸின் ஒவ்வொரு புரட்சிக்கும், ‘அறைகளின் எண்ணிக்கை × தனிப்பட்ட அறைகளின் அளவு’ க்கு சமமான வாயுவின் அளவு மீட்டர் வழியாக செல்கிறது. எடுத்துக்காட்டாக, நான்கு அறை ரோட்டரின் விஷயத்தில், ஒரு புரட்சி அறைகளின் அளவை விட நான்கு மடங்கு வெளியேற்றுகிறது. சிலிண்டரின் சுழற்சிகளின் எண்ணிக்கை கியரிங் பொறிமுறையின் மூலம் வெளிப்புற எண்ணிக்கையிலான காட்டி (எ.கா. மெக்கானிக்கல் கவுண்டர் அல்லது எலக்ட்ரானிக் சென்சார்) க்கு அனுப்பப்படுகிறது, இது ஃப்ளோமீட்டர் வழியாக செல்லும் மொத்த வாயுவின் அளவை துல்லியமாக சேர்க்க முடியும்.
எல்பிஜி ஃப்ளோமீட்டர்அதன் திரவ சீல் கொள்கையின் காரணமாக, கியூசேஜ் அல்லாத வால்யூமெட்ரிக் ஃப்ளோமீட்டரின் தனித்துவமான வகுப்பு. அதன் பிழை பண்புகள் (நேர்கோட்டுத்தன்மை, மீண்டும் நிகழ்தகவு போன்றவை) மற்றும் பிற வால்யூமெட்ரிக் ஃப்ளோமீட்டரின் இயந்திர சீல் (இடுப்பு சக்கரம், சவ்வு போன்றவை) ஒரு குறிப்பிடத்தக்க வேறுபாட்டைக் கொண்டுள்ளன, பொதுவாக சிறந்த துல்லியம், 0.2 நிலை முதல் 0.5 நிலை வரை அளவீட்டு துல்லியம். இருப்பினும், செயல்பாட்டின் கொள்கையும் குறிப்பிட்ட வரம்புகளையும் கொண்டுவருகிறது:
ஓட்ட வரம்பு வரம்புகள்: திரவத்தை திறம்பட சீல் வைக்க முடியும் என்பதையும், திரவ நிலை அல்லது திரவ நுழைவாயிலில் வன்முறை ஏற்ற இறக்கங்களை ஏற்படுத்தாமல் வாயுவை சீராக வெளியேற்ற முடியும் என்பதையும் உறுதி செய்வதற்காக, ரோட்டரி சிலிண்டரின் சுழலும் வேகம் மிக வேகமாக இருக்க முடியாது. இது அதிகபட்ச அளவிடக்கூடிய ஓட்ட விகிதத்தை நேரடியாக கட்டுப்படுத்துகிறது. ஆகையால், எல்பிஜிஎஃப்எம் 1 ஓட்டம் மீட்டர்கள் முக்கியமாக சிறிய ஓட்ட வாயுக்களை துல்லியமாக அளவிடுவதற்கு ஏற்றவை, பொதுவாக ஆய்வகங்களில் பயன்படுத்தப்படுகின்றன, நிலையான மீட்டர் அளவுத்திருத்தம், சிறப்பு செயல்முறைகளின் சிறிய ஓட்ட கண்காணிப்பு மற்றும் பிற காட்சிகள்.
வாயு பொருந்தக்கூடிய தேவைகள்: அளவிடப்பட வேண்டிய வாயு ஃப்ளோமீட்டருக்குள் உள்ள சீல் திரவத்தில் கரைக்கப்படக்கூடாது, அல்லது சீல் செய்யும் திரவத்துடன் எந்த வேதியியல் எதிர்வினையோ அல்லது தொடர்புகளையும் கொண்டிருக்க முடியாது. அவ்வாறு செய்யத் தவறினால், அளவீட்டு பிழைகள் (எ.கா., வாயு கலைப்பு காரணமாக சிறிய அளவு அளவீடுகள்), திரவத்தின் தன்மையில் மாற்றங்கள் அல்லது மீட்டருக்கு சேதம் ஏற்படலாம். ஒரு குறிப்பிட்ட வாயுவின் துல்லியமான அளவீட்டுக்கு பொருத்தமான சீல் திரவத்தை (நீர், எண்ணெய் அல்லது பிற மந்த திரவ) தேர்ந்தெடுப்பது அவசியம்.
பிற பரிசீலனைகள்: மீட்டரை கிடைமட்டமாக ஏற்ற வேண்டும் மற்றும் பயன்பாட்டில் இருக்கும்போது குறிப்பிட்ட அடையாளத்தில் திரவ அளவை பராமரிக்க வேண்டும். சுற்றுப்புற வெப்பநிலையில் ஏற்படும் மாற்றங்கள் சீல் திரவத்தின் அளவில் மாற்றங்களை ஏற்படுத்தக்கூடும் மற்றும் கவனம் அல்லது இழப்பீடு தேவைப்படலாம். மிகவும் துல்லியமாக இருக்கும்போது, அவை வழக்கமாக அளவு மற்றும் எடை ஆகியவற்றில் ஒப்பீட்டளவில் பெரியவை மற்றும் திரவத்தின் நிலை மற்றும் தூய்மையின் வழக்கமான பராமரிப்பு தேவைப்படுகிறது.
சுருக்கமாக, எல்பிஜி ஃப்ளோமீட்டர்கள், அவற்றின் அதிக துல்லியம், கசிவு மற்றும் உள்ளுணர்வுக் கொள்கையுடன், சிறிய ஓட்ட வாயுக்களின் மொத்த தொகுதி அளவீட்டு துறையில் ஒரு முக்கியமான நிலையை ஆக்கிரமித்துள்ளன, ஆனால் அவற்றின் பொருந்தக்கூடிய ஓட்ட வரம்புகள் மற்றும் வாயு-சீல் செய்யப்பட்ட திரவ பொருந்தக்கூடிய தேவைகள் ஆகியவற்றை கண்டிப்பாக பின்பற்ற வேண்டும்.
